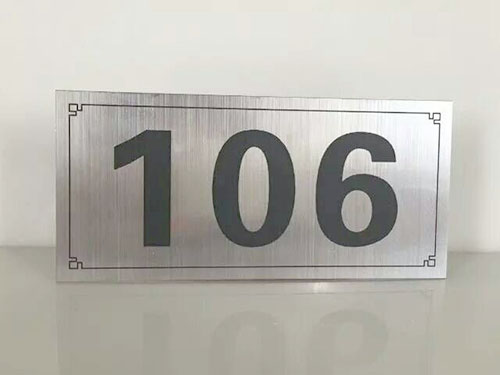

东莞不锈钢蚀刻（化学腐蚀填漆标牌）完整工序原理：用抗蚀膜把不需要腐蚀的地方盖住，裸露的图文区域被三氯化铁药水咬下去，形成凹槽，凹槽里填漆。工厂主流两种掩膜方式：感光光刻（精度高，工业铭牌首选）、丝印耐酸油墨（便宜、适合大字粗线条），下面讲的是工业稳定的感光光刻路线。
1、基材预处理（非常关键，很多生锈不良源头在这里）
板材：SUS304 拉丝板居多，先按尺寸裁剪、倒角去毛刺
- 碱性除油 → 清水冲洗 → 烘干
目的：去掉表面油污、指纹、蜡，不然感光胶粘不牢、蚀刻边缘发毛、后期斑点生锈
板面拉丝 / 喷砂 / 镜面，在这一步提前做好
2、涂布感光胶（掩膜层）
均匀喷 / 滚涂一层UV 感光抗蚀油墨，薄而均匀，进烤箱低温烘干（不能烤焦）
3、菲林对位 + UV 曝光
把做好图文的黑色菲林底片贴紧板面，真空贴合，UV 灯曝光：
- 被黑光盖住的地方（就是要蚀刻的文字、LOGO）：感光胶不变性、后续能洗掉
- 被 UV 光照到的区域（保留不动的不锈钢面）：感光胶固化变硬，耐药水腐蚀
4、显影（把图文区域的胶洗掉，露出不锈钢）
放到弱碱显影液（碳酸钠溶液）浸泡冲洗，没有曝光的感光胶溶解冲掉，文字 / 轮廓露出来；
检查：边缘干净、无残胶，线条不发虚，然后烘干抖音百科
5、蚀刻（核心工序）
蚀刻液：三氯化铁 FeCl₃溶液，常规 38～42 波美度、40–50℃**，喷淋式蚀刻机（喷淋比浸泡侧壁更直、毛刺少）
- 只腐蚀裸露出来的不锈钢，有固化胶保护的地方不动
- 工业铭牌标准深度：0.10～0.15mm（你采购时要求≥0.12mm 合适，凹槽够深，油漆不容易被磨掉）
- 深度靠时间、浓度、温度控制；304 比 201 腐蚀更慢一点
- 蚀刻完成立刻高压清水充分冲干净板面残留药水，残药是后期生锈头号元凶
6、褪膜（去掉保护胶）
氢氧化钠碱水（50–60℃）浸泡，把固化的感光胶全部脱掉，冲洗干净、晾干；此时板子上已经有凹下去的图文槽了
7、钝化（很多厂家偷省这一步！）
酸洗 + 不锈钢钝化处理，消除蚀刻产生的活化金属层，防止凹槽边缘后期长锈斑，潮湿设备铭牌必做，省钱小厂经常跳过钝化
8、填漆、固化、刮面
把油漆填入凹槽；一般黑色烤漆常用
烘烤固化
刮掉板面表面多余油漆，只保留凹槽里面的颜色
两种做法：手工刮、电泳填漆；电泳溢色更少，一致性更好
9、罩保护清漆（决定耐酒精、耐溶剂）
喷一层耐溶剂 PU 透明保护清漆，全部覆盖板面，烘干；
✅ 有 PU 清漆：酒精、IPA 反复擦拭不容易掉漆
❌ 不罩清漆：凹槽油漆直接裸露，丙酮、洗板水一擦就溶掉（就是前面说的耐磨大坑）
10、后加工、检验
打孔、折弯、贴背胶；检验：深度、边缘毛刺、有没有漏蚀、百格测试、酒精擦拭测试
✅ 对比两种掩膜方式
1. 感光光刻（上面这套）：细线、二维码、小字体清晰，工业设备铭牌主流，价格偏高
2. **丝印耐酸油墨替代光刻：直接丝印一层耐酸油墨盖住非图文区，省去曝光显影；适合粗大字、低成本，细线容易锯齿、精度差
⚠️ 采购要盯紧的偷工减料点（重点）
1. 蚀刻深度不够＜0.08mm → 槽太浅，油漆很容易磨平
2. 省略钝化 → 用一段时间凹槽周边起锈点
3. 不喷 PU 耐溶剂清漆，或者只喷普通清漆
4. 蚀刻后冲洗不干净，残留三氯化铁，慢慢返锈
5. 浸泡蚀刻代替喷淋蚀刻 → 侧壁圆弧、底部毛刺大
