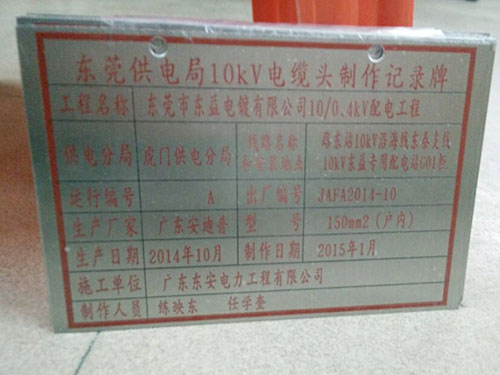

不锈钢标牌常用材质：201 不锈钢、304 不锈钢；主流工艺：蚀刻填漆、激光打标、丝印；多用于户外、水环境、设备铭牌。不锈钢本身容易出现水印、指纹、渗漆、底色色差，打样没确认，批量极易翻车。那么，下面小编讲解一下
东莞不锈钢标牌打样确认时的避坑要点：
一、图纸 & 工艺前期确认
区分工艺效果，不要混淆
蚀刻填漆：字体凹下去，凹槽内填色，黑白 / 多色，耐磨，工业首选；
激光打标：只是表面烧蚀，只有浅灰 / 黑色，没有彩色，对比度弱，潮湿环境时间久会变淡；
丝印：油墨在表面，不锈钢表面光滑，普通油墨附着力很差，酒精一擦就掉，只适合室内干燥环境。
❗坑：拿激光样去对标蚀刻填漆的大货效果，两者完全不一样。
字体线条zui小限制
蚀刻填漆：字体≥1.5mm，过小字凹槽内部容易积残液，填漆堵死、字体糊掉；
激光打标：zui小 0.8mm，但小字会模糊发虚。
外形、孔、圆角、异形切割全部标注在 AI 矢量图，文字转曲。
不锈钢切割容易产生毛刺，图纸注明：去毛刺，边角不割手。
二、基材表面确认（不锈钢特有坑）
表面工艺：拉丝、镜面、磨砂，打样必须确认表面纹理方向。
坑：样品拉丝横向，批量做成竖向；镜面版有划痕、磨花。
区分 201 /304，样品和大货材质要一致。
201 容易生锈，潮湿、户外环境必须用 304；封样时确认材质。
检查板面：无锈点、无水印、酸洗花斑；不锈钢加工后残留药水，会留下暗斑，后期慢慢生锈。
三、蚀刻填漆不锈钢标牌重点检查（常用）
蚀刻深度：常规 0.08‑0.15mm。
过浅：填漆容易磨掉；过深：字体边缘毛糙、不锈钢板材变形。
字体边缘：不能有渗漆、溢漆、毛边、残胶；凹槽内部要清洗干净，不能残留蚀刻药水。
高频问题：打样看着很好，批量药水清洗不干净，时间久了凹槽内部生锈鼓漆脱落。
油漆烘烤：必须高温烘烤固化，不要自然晾干。
可靠性测试必做
75% 酒精无尘布来回擦拭 50 次，填漆不能脱落露底；
指甲用力刮，凹槽内油漆不脱落。
重点：不锈钢蚀刻填漆，是凹坑内填色，不是表面刷漆。
四、激光打标不锈钢标牌注意点
激光打标没有真正黑色，是灰黑色，拉丝不锈钢底色不同，颜色深浅会变化。
潮湿环境，激光标记区域容易出现锈斑，户外环境不建议只用激光，优先蚀刻填漆。
不要追求特别深的激光，太深会破坏板材，容易藏水汽生锈。
五、背胶与装配测试
背胶封样确认：工业户外用3M 泡棉强力胶，拒绝普通薄双面胶。
不锈钢表面光滑，普通胶低温、潮湿环境极易翘边脱落。
上机试孔：螺丝孔孔径、孔距实际装配，不锈钢切割孔会有毛刺，检查孔内是否去毛刺。
如果贴曲面：硬不锈钢标牌不适合大曲面，会翘，这种场景改用 PC 柔性面板。
六、环境适配测试（不锈钢标牌容易忽略）
户外 / 潮湿工况：样品做简易盐水测试（棉签沾盐水敷标牌 24h），观察凹槽、切割边缘会不会出现锈点。
很多样品短期看不出，户外使用 1‑3 个月边缘生锈。
接触油污、清洗剂：酒精擦拭测试，确认填漆不掉。
七、商务与封样避坑
区分简易样和正式封样样：
激光快速打样只能看图文位置，不能当做蚀刻填漆的封样；正式封样必须走完完整蚀刻、清洗、填漆、烘烤全套工序。
不锈钢板材不同批次，拉丝光泽会有轻微色差，提前约定可接受范围。
明确不良判定：批量出现水印、蚀刻药水残留锈斑、填漆脱落属于不良。
实物封样完整留存：包含标牌本体 + 背胶，大货以此对照验收。
